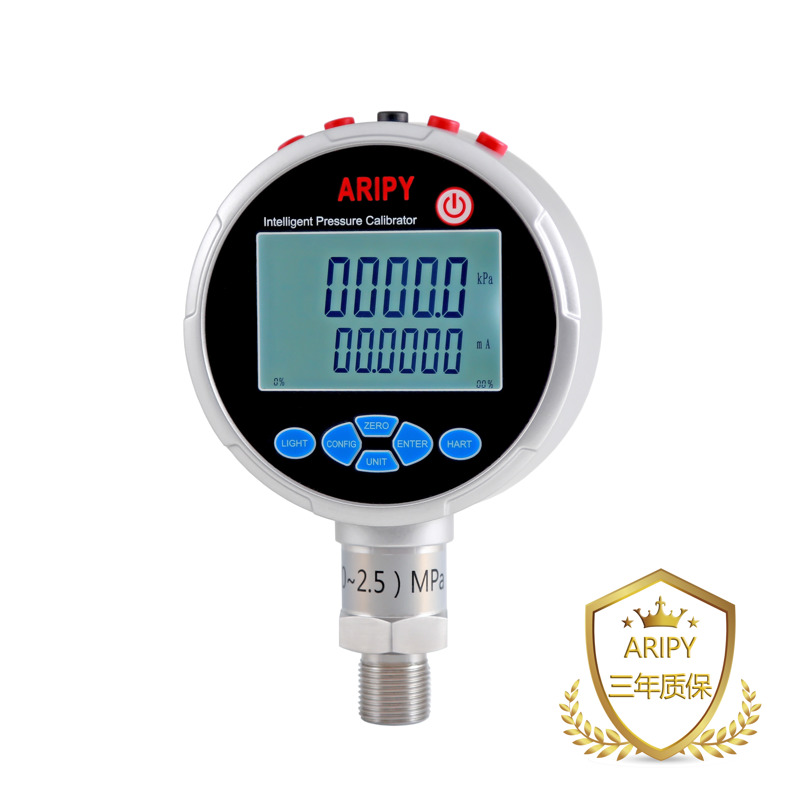

產品名稱: PY801H智能壓力校驗儀
產品類型: 壓力校驗設備
產品型號: PY801H
發布時間: 2019-05-16
- 產品描述
PY801H智能壓力校驗儀為單一量程、帶HART協議、具有全量程壓力測量、高準確度直流電流、電壓測量和24VDC電源輸出功能的儀表。可用于校驗普通（精密）壓力表、壓力變送器、壓力調節閥、壓力開關和壓力實時測量，并可以調試HART智能壓力變送器.
主要應用
校驗智能HART型壓力（差壓）變送器
校驗智能壓力（差壓）變送器
校驗普通壓力（差壓）變送器
校驗壓力開關
壓力表校驗
產品特點
■ 帶6位數字顯示的背光液晶顯示屏
■ 內置手操器功能、可以校驗HART智能壓力變送器
■ 自動溫度補償功能

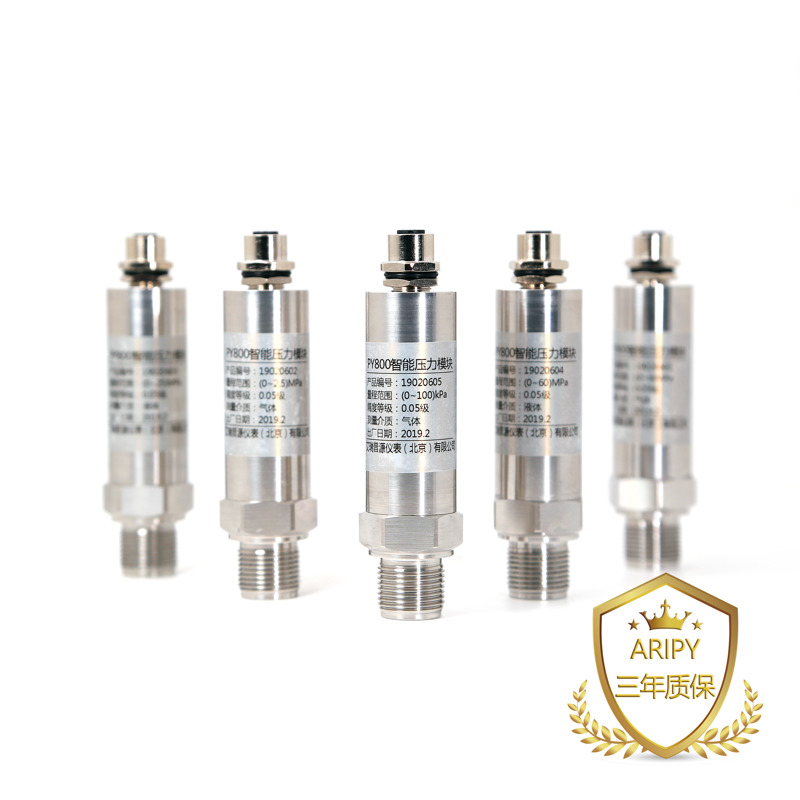

■ 內置壓力模塊，并可外接智能數字壓力模塊
■ 兩點校準、方便用戶操作
■ 數據備份，強大的數據糾錯功能
■ 內置DC24V電源，檢定變送器無需外接電源
技術參數
壓力單位：
mmH2O、mmHg、inH2O、Pa、kPa、MPa、psi、bar、mbar
顯 示：
白色背光, 6位數字顯示,小數點位數可調
使用環境：
環境溫度： (-20~70)℃
溫度補償： (0~50)℃
相對濕度： <95%
大氣壓力： (86~106)kPa
存儲溫度： (-40~85)℃
壓力接口：
壓力接口： M20×1.5外螺紋（默認），其他接口可選 ，?4快接內插孔（差壓型）
電測指標：
測量功能
范圍
指標
電流
25.0000 mA
準確度±（0.02%RD+0.003%FS）
電壓
25.0000 V
準確度±（0.02%RD+0.003%FS）
開關
通/斷
如果開關帶巡檢電壓，電壓范圍（1~12）V
輸出功能
范圍
指標
電源輸出
DC24V±0.5V
最大輸出電流50mA,過載保護電流120mA
供電配置：
供電方式：內部電池供電或?qū)Ｓ眠m配器供電 電池工作時間：約100小時，24V帶載時相應縮短 電池充電時間：約3小時
其他指標：
外形尺寸：表頭Φ114mm×39mm, 總長180mm 重 量：0.6kg 壓力接口：M20×1.5 通訊接口：RS232
常規量程壓力表選型
壓力范圍
準確度等級
介質
爆破壓力
(-100~0)kPa
0.02，(0.05,0.1,0.2)
氣/液
3X
(0~16) kPa
0.05，(0.1,0.2)
氣/液
3X
(0~25) kPa
0.05，(0.1,0.2)
氣/液
3X
(0~40) kPa
0.02，(0.05,0.1,0.2)
氣/液
3X
(0~60) kPa
0.02，(0.05,0.1,0.2)
氣/液
3X
(0~100) kPa
0.02，(0.05,0.1,0.2)
氣/液
3X
(0~160) kPa
0.02，(0.05,0.1,0.2)
氣/液
3X
(0~250) kPa
0.02，(0.05,0.1,0.2)
氣/液
3X
(0~400) kPa
0.02，(0.05,0.1,0.2)
氣/液
3X
(0~600) kPa
0.02，(0.05,0.1,0.2)
氣/液
3X
(0~1) MPa
0.02，(0.05,0.1,0.2)
氣/液
3X
(0~1.6) MPa
0.02，(0.05,0.1,0.2)
氣/液
3X
(0~2.5) MPa
0.02，(0.05,0.1,0.2)
氣/液
3X
(0~4 )MPa
0.02，(0.05,0.1,0.2)
氣/液
3X
(0~6) MPa
0.02，(0.05,0.1,0.2)
氣/液
3X
(0~10) MPa
0.02，(0.05,0.1,0.2)
氣/液
3X
(0~16 )MPa
0.02，(0.05,0.1,0.2)
氣/液
3X
(0~25)MPa
0.02，(0.05,0.1,0.2)
氣/液
3X
(0~40) MPa
0.02，(0.05,0.1,0.2)
氣/液
3X
(0~60) MPa
0.02，(0.05,0.1,0.2)
氣/液
2X
(0~100) MPa
0.05，(0.1,0.2)
氣/液
1.5X
(0~160) MPa
0.05，(0.1,0.2)
氣/液
1.5X
(0~250) MPa
0.05，(0.1,0.2)
氣/液
1.2X
微壓量程壓力表選型
壓力范圍
準確度等級
介質
爆破壓力
±500Pa
0.2
氣
3X
±1kPa
0.05，(0.1,0.2)
氣
3X
±2kPa
0.05，(0.1,0.2)
氣
3X
±5kPa
0.05，(0.1,0.2)
氣
3X
±10kPa
0.02，(0.05,0.1,0.2)
氣
3X
復合量程壓力表選型
壓力范圍
準確度等級
介質
爆破壓力
±16kPa
0.05，(0.1,0.2)
氣/液
3X
±25kPa
0.05，(0.1,0.2)
氣/液
3X
±40kPa
0.05，(0.1,0.2)
氣/液
3X
±60kPa
0.05，(0.1,0.2)
氣/液
3X
±100kPa
0.02，(0.05,0.1,0.2)
氣/液
3X
(-100~160)kPa
0.02，(0.05,0.1,0.2)
氣/液
3X
(-100~250) kPa
0.02，(0.05,0.1,0.2)
氣/液
3X
(-100~400) kPa
0.02，(0.05,0.1,0.2)
氣/液
3X
(-100~600) kPa
0.02，(0.05,0.1,0.2)
氣/液
3X
(-0.1~1) MPa
0.02，(0.05,0.1,0.2)
氣/液
3X
(-0.1~1.6) MPa
0.02，(0.05,0.1,0.2)
氣/液
3X
(-0.1~2.5) MPa
0.02，(0.05,0.1,0.2)
氣/液
3X
【1】溫度自動補償范圍：（-10~50）,1年準確度；
【2】絕壓0.05%F.S，保證準確度時間為180天；
【3】氣體傳壓介質要求為非腐蝕性氣體。
附件：
1. PY801H智能壓力校驗儀說明書-中文1本
2. PY801H智能壓力校驗儀測試證書（壓力測試）-中文1份
3. PY801H智能壓力校驗儀《裝箱單》-中文1份
4. 《質保和保修單》-中文1份
5. DC9V/2A電源適配器 1個
6. 測試線（1紅1黑） 1套
選配：
第三方法定計量機構壓力檢定證書
